金型製作
OA・AV機器等の部品から自動車部品まで、さまざまな産業分野で高精度の金型を提供しています。
FUKAEの三位一体の技術の一角であり、モノづくりニッポンの礎を支えているのが、高度な金型製作技術です。金型製作を担当するのは「中間事業所」「八幡事業所」の2拠点で構成される製造事業部。設計部門には流動解析システムや二次元・三次元CAD/CAMなどの設備が、製造部門にはマシニングセンターやワイヤーカット放電加工機などの最新鋭の工作機器が並び、自動車、電気・電子機器、業務機器をはじめとした多岐にわたる分野でお取引先のご要望にお応えしています。
「中間事業所」にはプレス加工を手掛ける中間工場もあり、同工場で使用する金型を一手に製造しています。金型製作のすぐ隣にプレス加工の現場があるというこの環境が、金型の設計・製造に携わる技術者たちの創造力を刺激し、お客様が抱える課題を解決するための様々なアイデアを生み出しています。
金型製作のもう一つの拠点、「八幡事業所」の転機となったのは昭和60年代。各種AV機器用の金型に着手したことでした。これまでより高い精度が要求されるニーズに対応するため、マシニングセンター、治具研削盤、ワイヤーカット放電加工機、精密平面研削盤など、当時の最新設備機器を次々と導入。現在も最新型にバージョンアップするなど、設備更新を続けています。
時代が平成に入るとCAD/CAMを導入。また大型化する金型のニーズに応えるため、平成2年には中間に400トン、平成9年には八幡に300トン、平成15年には中間に1000トン、そして令和6年には中間に600トンのレベラーフィーダー装備のトライアウトプレス機を導入。さらに平成16年に導入した「流動解析システム」を契機に、人間のカンだけに頼るのではなく、データや数値に裏打ちされた製造体制づくりを構築しています。
各種プレス機を取り揃え、多種多様な加工機を保有し、順送金型メーカーとして世界に誇れる仕事ができるのも当社の強みです。99%を内製化し、設計者だけでも約35名が在籍するFUKAEだからこそ、スピード感と精密さを持つ“一気通貫”のモノづくり体制で、お客様の生産活動を力強くサポートさせていただきます。
工場長 佐野 達也
01
製造事業部の設計部門が誇る設備の一つが「流動解析シミュレーションシステム」です。素材や金型の形状などを入力することで、仕上がりの精度やブランク展開をシミュレーションするこのシステムにはすでに3000を超す、データが蓄積されています。この設計技術者たちのノウハウが詰まったシステムによって、設計に着手する前の事前確認や工程設定にムリやムダがないかがチェックできます。
事前の流動解析を終え設計されたデータは、次に「プレス成形シミュレーションシステム」による製造段階の検証が行われます。実際にプレスした際に、破断、しわ、スプリングバックなどの問題が生じないかを確認した上で、設計データは製造部門へと引き継がれていきます。
あらかじめ設計段階の前後に、入念なシミュレーションを行うFUKAEの金型づくりは、結果として、金型の完成と量産開始までの時間を大幅に短縮することに成功しました。
02
設計で活躍するのが、二次元・三次元の「CAD/CAM」システムです。昭和58年と、業界でもいち早く「CAD/CAM」を導入し、金型専用オリジナルソフトの開発まで手掛けたFUKAEのシステムは、今や膨大なデータベースとなっています。この資産を活用し、ムダなく精度の高い設計データ作成が行われているのです。
こうして完成した設計データは、製造部門のマシニングセンターをはじめとした最新の工作機とダイレクトにつながっています。精度が高く、品質の安定した金型が、しかも短期間でお手元に届くのも、設計と製造とを繋ぐこのシステムがあればこそです。
03
自動車部品の製造に求められる強度、そして電子機器部品に必要とされる繊細さ。金型に求められる技術的なハードルは、年々高くなっています。こうしたご要望にお応えしているのが、最新鋭の設備機器です。「CAD/CAM」と直結したマシニングセンターやワイヤーカット放電加工機などによって、精密でスピーディーな加工が行われています。
こうしたムダのない工程で完成に近づいていく金型は、熟練工の匠の技で最終の仕上げが行われます。この技術もFUKAEの財産の一つ。世代を超えて、今も脈々と受け継がれています。
04

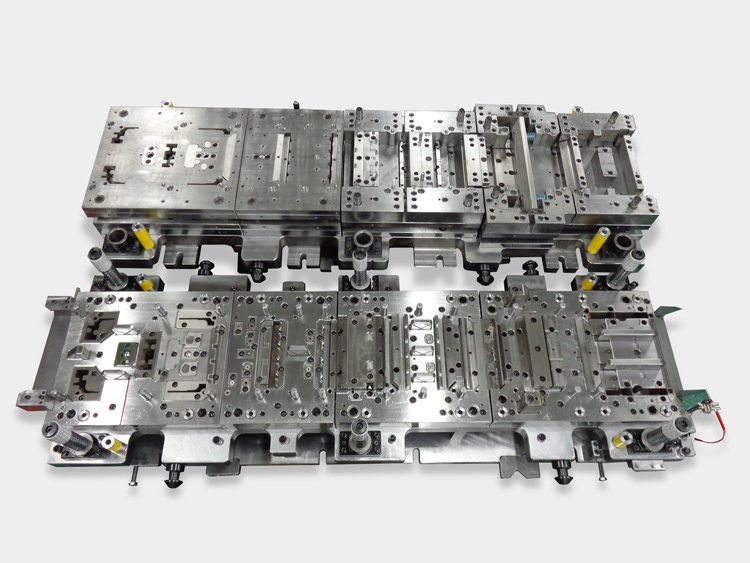

順送金型が主流となってきた現在では、金型の組み立て工程が、量産化のカナメとなってきました。ここでも金型製作70年の伝統が活かされています。経験を積んだ熟練工の目と指先が、お客様の期待を超える金型を組み上げているのです。こうした熟練工たちの匠の技は、精度の高いプレス製品の製造はもとより、量産開始までの時間を短縮することにも貢献しています。
05
製造事業部で製作された金型は、事業所内に設置されたトライアウトプレス専用機によって量産に問題がないかを確認した後、お客様のもとに納品いたします。6台用意されたプレス機からお客様の環境に最も近いものを選んで試し打ちが行われますので、金型納品後の工程もスムーズで、量産開始までの時間を大幅に短縮することができます。これも三位一体の技術の一つに「プレス加工」を備えるFUKAEだからできることです。
06
最新のマシンパワー、経験豊かなマンパワーによって完成した金型は、入念な最終チェックを経てお客様の元に届けられます。そんなFUKAEの高い品質管理体制を物語るのが、品質管理および品質保証に関する国際規格「ISO9000シリーズ」です。
平成10年には「中間事業所」が、平成13年には「八幡事業所」が、それぞれISO9001の承認を取得。業界に先駆けていち早く国際的な信頼を手にしました。あれから20年の歳月を経て、私たちの品質管理体制は、さらに厳格なものとなっています。
07
FUKAEではアフターメンテナンスの体制づくりにも余念がありません。あらかじめ消耗が予想される部分のスペアパーツの準備はもちろん、急な破損の際でも、ストックされた設計データから必要となるパーツを製造し、最短の時間でお届けします。
本当の信頼関係は、このようなときに築かれるものです。創業以来70年以上、金型という産業に不可欠な製品に携わってきたFUKAEにとっては当然の責任。いざというときに頼りになるFUKAEとして、これからも御社のモノづくりを支えていきます。
設備名称 | メーカー | 機種等 | 台数 | 仕様・加工範囲等 | |
---|---|---|---|---|---|
立型フライス盤 | (株)山崎技研 | YZ-8WR | 1 | ||
立型治具フライス盤 | (株)牧野フライス | KGJP-55 | 1 | ||
立中ぐり盤 | (株)大隈鉄工所 | MDB-13*15 | 1 | ||
門形マシニングセンター | (株)大隈鉄工所 | MCV-A16*30 | 1 | ||
立形マシニングセンター | (株)大隈鉄工所 | MC-6VA-P | 1 | ||
横形マシニングセンター | オークマ(株) | MA-600H Ⅱ | 2 | ||
立形マシニングセンター | (株)牧野フライス | V56i | 3 | ||
平面研削盤 | 日立精工(株) | GHL-B520特 | 1 | ||
平面研削盤 | (株)岡本工作機械 | PFG500DXCLⅡ | 2 | ||
平面研削盤 | (株)岡本工作機械 | PFG500DXALⅡ | 2 | ||
精密平面研削盤 | 日立精工(株) | GHL-B409N | 1 | ||
精密平面研削盤 | 住友重機械工業(株) | KSH-820 | 1 | ||
精密平面研削盤 | (株)岡本工作機械 | PSG-3AD | 3 | ||
成形研削盤 | (株)岡本工作機械 | PFG-525C | 2 | ||
B&S平面研削盤 | (株)アマダ | BS-818A | 2 | ||
治具研削盤 | HENRI HAUSER LTD. | S50-DR | 1 | ||
型彫放電加工機 | 三菱電機(株) | EA12SM | 2 | ||
型彫放電加工機 | 三菱電機(株) | M55K+C7G35 | 2 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | DWC110HA | 1 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | FX30K | 1 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | FX20K | 1 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | FA30V | 3 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | FA20S | 1 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | MV4800 | 1 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | MP2400 | 1 | ||
ワイヤーカット放電加工機 | 三菱電機(株) | MP1200 | 1 | ||
ハイフレックスプレス | アイダエンジニアリング(株) | PC-7(2) | 1 | ||
OBW パワープレス | (株)小松製作所 | OBW-200 K2 | 1 | ||
クランクモ-ションプレス | アイダエンジニアリング(株) | NCS-300(2) | 1 | ||
三次元測定機 | (株)三豊製作所 | MXF203 | 1 | ||
三次元測定機 | (株)ミツトヨ | FJ905 | 1 | ||
高精度CNC三次元測定機 | (株)ミツトヨ | CRYSTA-APEX V9106 | 1 | ||
中間共用 | PAM-stamp | 日本ESI(株) | 6221-5J7 | 5 | |
Space-E | (株)NTTデータエンジニアリング | IBM-Mpro | 5 | ||
TOOLS | (株)C&Gシステムズ | DELL 490 PRE | 3 | ||
EXCESS Hybrid Ⅱ | (株)C&Gシステムズ | HP Z220w | 14 | ||
EXCESS Hybrid Ⅱ 3D | (株)C&Gシステムズ | HP Z220w | 4 |
設備名称 | メーカー | 機種等 | 台数 | 仕様・加工範囲等 | |
---|---|---|---|---|---|
数値制御立中グリ盤 | オークマ(株) | MDB-13A | 1 | ||
立形マシニングセンタ | オークマ(株) | MB-66VB(P) | 2 | ||
立形マシニングセンタ | オークマ(株) | MC-5V | 2 | ||
立形マシニングセンタ | オークマ(株) | MC-6VE | 1 | ||
門形マシニングセンタ | オークマ(株) | MCV-16A | 2 | ||
横形マシニングセンタ | オークマ(株) | MX-60HB | 1 | ||
横形マシニングセンタ | オークマ(株) | MA-60HB | 1 | ||
横形マシニングセンタ | オークマ(株) | MA-600HⅡ | 1 | ||
横形マシニングセンタ | オークマ(株) | MD-60HB | 1 | ||
門形マシニングセンタ (5面加工) | オークマ(株) | MCR-A5C | 1 | ||
CNCジグボーラー | 安田工業(株) | YBM-640V | 1 | ||
治具中グリ盤 | (株)牧野フライス | KGP-55 | 5 | ||
マシニングセンタ | 大阪機工(株) | VM4 | 1 | ||
立形マシニングセンタ | (株)牧野フライス | V56i | 1 | ||
YASDA MICROCENTER | 安田工業(株) | YMC650 | 1 | ||
ブラウンシャープ研削盤 | (株)アマダ | BS818A | 2 | ||
万能研削盤(円筒) | ケレンバーガー社 | 600U | 1 | ||
精密平面研削盤 | (株)岡本工作機械 | PSG-3AD | 9 | ||
精密平面研削盤 | (株)岡本工作機械 | PSG-63EN | 1 | ||
精密平面研削盤 | (株)岡本工作機械 | PSG-155DX | 3 | ||
精密平面研削盤 | (株)日立製作所 | GHL-B520 | 1 | ||
精密成形研削盤 | (株)岡本工作機械 | PFG500DXCLⅡ | 2 | ||
精密成形研削盤 | (株)岡本工作機械 | PFG500DXALⅡ | 2 | ||
精密成形研削盤 | (株)岡本工作機械 | PSG64DX | 1 | ||
精密平面研削盤 | 住友重機械ファインテック(株) | KHS-830 | 1 | ||
精密治具研削盤 | HENRI HAUSER LTD. | S50DR | 1 | ||
型彫放電加工機 | 三菱電機(株) | M35-G30 | 1 | ||
型彫放電加工機 | 三菱電機(株) | M35K | 1 | ||
型彫放電加工機 | 三菱電機(株) | EA12SM | 2 | ||
ワイヤー放電加工機 | 三菱電機(株) | DWC110H | 2 | ||
ワイヤー放電加工機 | 三菱電機(株) | DWC110HA | 1 | ||
ワイヤー放電加工機 | 三菱電機(株) | DWC200HA | 3 | ||
ワイヤー放電加工機 | 三菱電機(株) | FX30 | 1 | ||
ワイヤー放電加工機 | 三菱電機(株) | FA30M | 1 | ||
ワイヤー放電加工機 | 三菱電機(株) | FA40VM | 1 | ||
ワイヤー放電加工機 | 三菱電機(株) | MP2400 | 3 | ||
ワイヤー放電加工機 | 西部電機(株) | EW-A7S3 | 2 | ||
ワイヤー放電加工機 | 西部電機(株) | EW-A7S | 1 | ||
ワイヤー放電加工機 | 西部電機(株) | M750S | 2 | ||
ワイヤー放電加工機 | 西部電機(株) | M75A | 1 | ||
ワイヤー放電加工機 | 西部電機(株) | MM35A | 1 | ||
ワイヤー放電加工機 | 西部電機(株) | M75B | 2 | ||
ワイヤー放電加工機 | 西部電機(株) | MM80B | 1 | ||
三次元測定機 | (株)ミツトヨ | F604 | 1 | ||
高精度CNC三次元測定機 | (株)ミツトヨ | CRYSTA-APEX V9106 | 1 | ||
高精度CNC三次元測定機 | (株)ミツトヨ | CRYSTA-APEX V574 | 1 | ||
160トンプレス | (株)アイダ | C2-16 | 1 | ||
400トンプレス | (株)小松製作所 | E2P400-2 | 1 | ||
600トンプレス | アイダエンジニアリング(株) | PMX-L2-6000(1) | 1 | ||
1000トンプレス | アイダエンジニアリング(株) | PMX-L2 | 1 | ||
八幡共用 | PAM-stamp | 日本ESI(株) | 6221-5J7 | 5 | |
Space-E | (株)NTTデータエンジニアリング | IBM-Mpro | 5 | ||
TOOLS | (株)C&Gシステムズ | DELL 490 PRE | 5 | ||
EXCESS Hybrid Ⅱ | (株)C&Gシステムズ | HP Z220w | 38 | ||
EXCESS Hybrid Ⅱ 3D | (株)C&Gシステムズ | HP Z220w | 12 |
